什么是建筑加固等強替換？

建筑加固等強替換也叫等強代換，是建筑加固中一個比較陌生的名詞，就是2種類似加固產品，強度想的，是否可以相互替換。例如碳纖維加固和粘鋼加固相比，在形式上、加固機理均較類似，本質上相當于增加構件配筋，在部分加固中一般可以互相替換，但也要具體問題具體分析。

建筑碳纖維加固與粘鋼加固能否互換?如何互換?

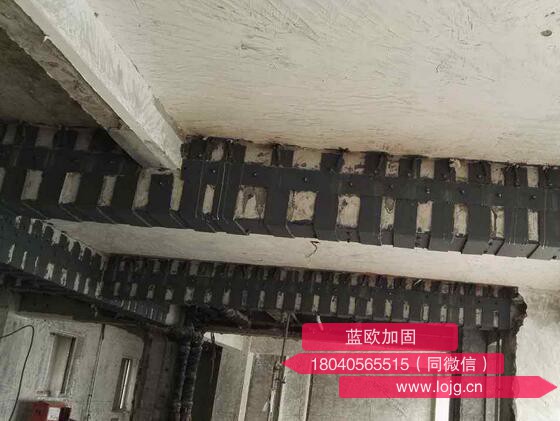

粘貼碳纖維和粘貼鋼板形式、加固機理均較類似，本質上相當于增加構件配筋，在抗剪、抗彎加固中一般可以互相替換。如果碳纖維布抗拉強度設計值取為2000Mpa，鋼材(Q235)抗拉強度設計值取為200Mpa，可按照0.1mm厚碳纖維布相當于1mm厚鋼板的原則代換。但應注意以下幾點:

1.由于碳纖維和鋼材彈性模量基本一致，達到同樣的抗拉強度，鋼材截面要大的多，所以粘鋼加固提高構件剛度的幅度要超過碳纖維加固。也就是說，若補充同樣的抗彎能力，構件粘鋼加固的撓度、裂縫寬度小于碳纖維加固；

2.鋼板上由于可以焊接錨筋，后鉆孔影響也較小，所以錨固方式較粘碳纖維靈活；

3.碳纖維輕、薄、施工簡便，和粘鋼相比，不易發(fā)生剝離和疲勞破壞；

4.碳纖維和鋼材相比，屬惰性材料，不易被有害介質腐蝕。

碳纖維絲和碳纖維布是如何分類的?

正如鋼筋可按強度分為Ⅰ、Ⅱ、Ⅲ、Ⅳ級一樣，碳纖維絲按照強度和彈性模量可以分為很多型號，加固用的碳纖維絲要求抗拉強度大于3500Mpa，目前國內尚無生產，皆為進口產品。碳纖維布是將纖維絲采用編織方式制成單向布，一般按設計厚度(0.111mm、0.167mm)或單位面積的質量分類(200g/㎡、300g/㎡)。

碳纖維加固與粘鋼加固能無限的提高承載力嗎?

任何一種加固方法都不是萬能的。碳纖維加固與粘鋼加固是在原構件基礎上進行的，原結構的截面尺寸、配筋、混凝土強度等級限制了其發(fā)揮作用的程度。

粘鋼加固設置附加錨栓有什么優(yōu)點?

通過螺栓的緊固與鎖鍵，大幅度提高鋼板的抗剝離能力和抗疲勞能力，可用于動荷為主的構件加固。
