混凝土框架節點梁端的加固方法

框架節點包括梁柱相交的節點核心區以及與核心區相連的梁端、柱端，是框架結構的關鍵構件，起著傳遞、分配內力和保持框架結構整體性的作用。

框架節點的破壞往往引起結構的整體破壞、倒塌，后果十分嚴重。當框架節點由于設計、施工不當，或是使用功能、使用環境發生改變，或是對結構抗震要求提高等原因造成承載力不足，延性、剛度不夠或是抗震性能不足時，需對其進行加固補強。

節點加固時，一般需要對節點核心區和相連的梁端和柱端進行加固。今天，小悍同大家先講講梁端加固方法。

某振動臺試驗中，在位移角1/30時梁端與節點裂縫分布

對于梁端抗彎強度不足的問題，可以采用以下加固方法，在解決問題的同時降低發生脆性破壞的可能性。

1、增設節點法

2、增大梁截面法（包括梁的加腋法加固）

通過增加梁截面、梁高來提高梁的抗彎能力及抗剪能力。可以提高核心區的抗剪面積，從而提高抗剪強度和剛度；還可以使梁的塑性鉸遠離柱邊，減少梁縱筋的應力，加強梁縱筋在核心區的錨固，從而有效地避免梁縱筋粘結錨固破壞這一脆性破壞的發生。

(3)粘鋼加固法

通過在梁的受拉區外表面粘貼鋼板來增加梁端的抗彎強度，在梁端粘貼鋼板條來增加抗剪強度，實質上就是通過體外配筋來增加構件的強度。

(4)錨貼鋼材加固法及焊貼鋼材加固法

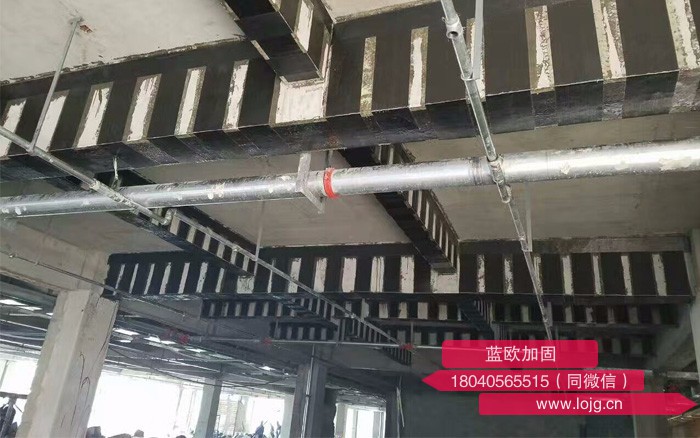

(5)粘貼纖維加固法

通過在梁的受拉區外表面沿受拉方向粘貼纖維和在梁端區纏繞纖維箍(帶樓板時用FRP U型箍端部加壓條)來增加梁端的抗彎、抗剪強度。外貼纖維可起到受拉和約束受壓區混凝土的作用，從而增加梁端的抗彎、抗剪強度。

后3種加固方法還通過減少梁縱筋的拉力，而避免出現梁縱筋的粘結錨固破壞，同時減少縱筋傳入節點核心區的力，使核心區混凝土的拉應力減少，以增強核心區混凝土的抗剪強度。梁端加固必須確保梁端發生受剪破壞不先于彎曲破壞，同時要增強節點的抗剪能力，以便梁的抗彎能力能充分發揮。

明天小悍繼續帶您了解框架結構柱端的加固方法，敬請期待。
